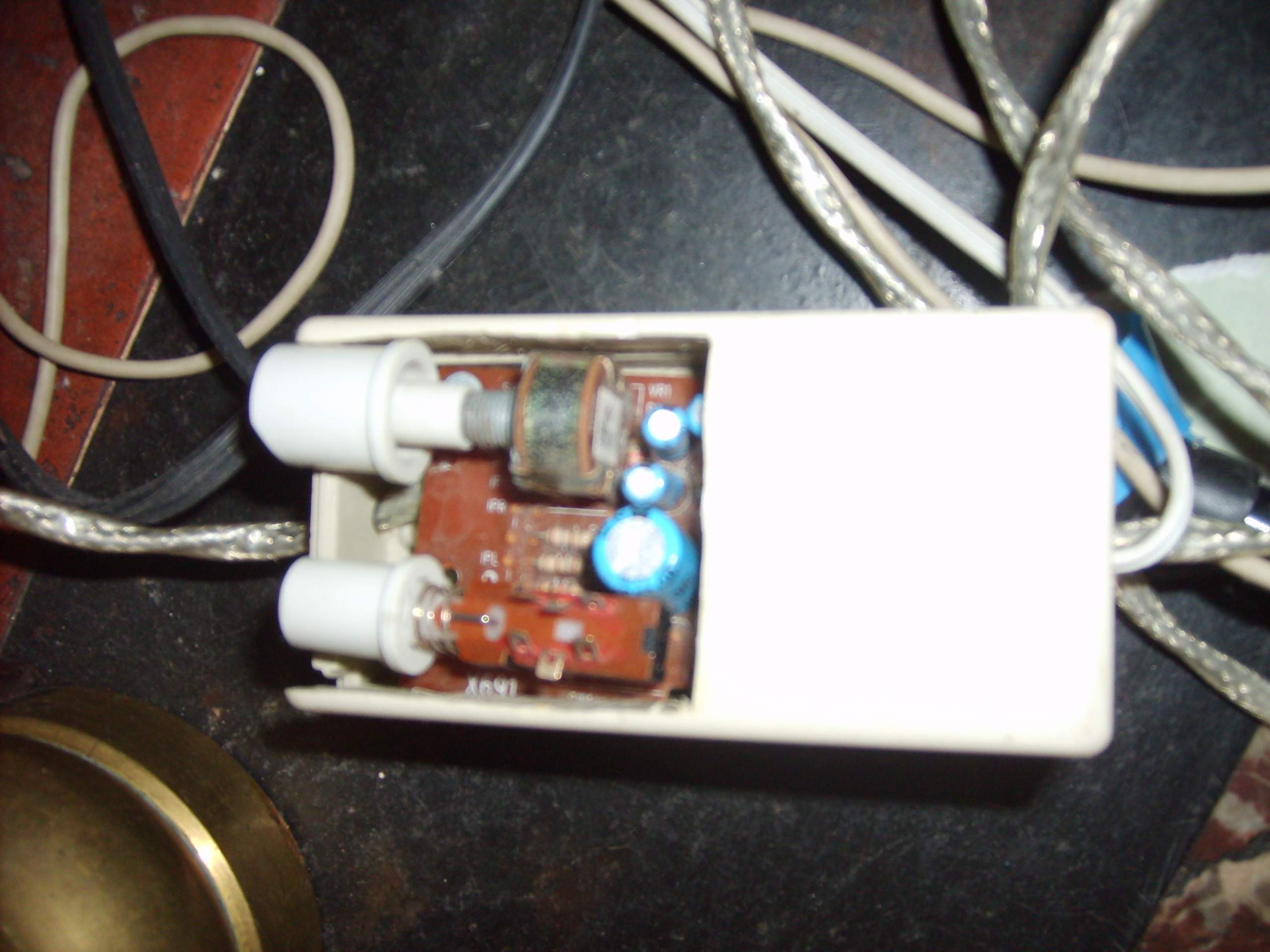

J'ai utilisé un composant TDA2822M de chez St, dont voici la Datasheet TDA2822M.
Ce composant est fourni en boîtier DIP 4 à 8 pattes. C'est un circuit conçu pour des radios portables ou autres. Pour son alimentation, j'utilise l'alim du PC entre le fil noir (masse) et jaune (12V). D'autre part, d'autres composants peuvent être utilisés le KA2209 de chez Samsung, le TDA2822 de ST (c'est un composant en boîtier DIP à 16 pattes, dont 4 qui contribuent au refroidissement.), le TEA2025, également chez ST. Je suppose que ça s'utilise à peu près de la même façon, mais je n'ai pas vérifié. J'ai quand même fait quelques modifications par rapport au schéma proposé par le constructeur, à savoir: Le diviseur à l'entrée: indispensable, sinon la sortie serait saturée. Les KA2209 et TDA2822 ont un gain de 40dB (soit x100 en tension). Grâce à un double potentiomètre je règle le niveau d'entrée de 0 à 1/10e de la sortie de la carte son. Je conseille très fortement le potentiomètre logarithmique, comme à chaque fois qu'on veut règler un volume en audio. Ce potentiomètre n'a sans doute pas besoin d'être accessible une fois le système installé: vous ferez quelques essais pour trouver la position la meilleure, puis en utilisation normale vous ne règlerez le volume qu'avec le mixer de la carte son. Les condensateurs de sorties: Samsung indique 470µF, ST indique 1000µF. N'hésitez pas à mettre plus, ça améliorera les basses d'autant (c'est un point clé pour les amplis à alimentation asymétrique). Personnellement, j'ai mis des condos de 2200µF... Le condensateur de filtrage de l'alimentation: ST indique seulement 10µF, ce qui semble faible. Suivez plutôt Samsung qui indique 100µF. On peut toujours mettre plus. Précautions: Faites attention à la polarité des condensateurs chimiques! Prendre des condensateurs chimiques d'au moins 16V (on peut prendre plus). Réalisation Le plus délicat n'est pas le circuit lui-même, qui est très simple, et se fait très facilement sur une plaquette d'expérimentation. Le câblage n'est pas difficile comme c'est souvent le cas dans les amplificateurs. Il y a juste quelques précautions à prendre, à titre préventif: réduire au minimum la distance des connections entre le potentiomètre et les pattes d'entrée du circuit intégré réduire autant que possible la distance entre les sorties du circuit intégré et le circuit RC éviter que les sorties ne passent trop prés des entrées, pour éviter des effets d'oscillation (ou "d'accrochage"). |
